德國迪斯庫斯Diskus雙端面磨床選型

發布日期：2020-12-09 13:41 來源：未知點擊：

德國Diskus雙端端面磨床為德國老牌雙端面磨床品牌，Diskus品牌屬于德國DVS集團，旗下還有Naxos-Diskus砂輪品牌，集團旗下Naxos-Diskus砂輪與Diskus雙端面磨床配套為客戶服務使得Diskus雙端面磨床發展迅速，成為世界一流雙端面磨床。接下來小編為大家介紹一下德國迪斯庫斯Diskus雙端面磨床選型特點，有助于大家對Diskus雙端面磨床的深刻了解以備選型之用。
與大多數品牌的雙端面磨床一樣，Diskus雙端面磨床也分為立軸雙端面磨床與臥軸雙端面磨床，所以Diskus雙端面磨床分為DDS系列和DDW系列。迪斯庫斯雙端面磨床型號也是由機床本身結構代號+砂輪尺寸+送料方式組成，但是單獨從砂輪尺寸上看迪斯庫斯雙端面磨床砂輪尺寸與日系砂輪尺寸最大區別在于迪斯庫斯雙端面磨床砂輪尺寸都較大，最小為457mm、其次有600mm，750mm等系列。
DDS XR系列：
針對迪斯庫斯雙端面磨床DDS的立軸系列主要分為：DDS***XR或XRE、DDS***XL、DDS***XOZ者三個大的分類。
DDS 457/600/750 XR或XRE系列的立軸雙端面磨床結構基本上屬于旋轉貫穿式磨削方式,砂輪直徑有457mm、600mm、750mm三種尺寸類型，磨削最大工件一次為：205mm、250mm、420mm用戶還可以根據工件的材質選擇剛玉砂輪、CBN砂輪及金剛石砂輪。這一系列的雙端面磨床適合小零件的批量生產。雖然同屬XR系類送料方式，但是也有細節上的差別。

XR1送料方式圓形送料盤孔位工件隨送料盤依次先后通過砂輪后自動下料，工件在孔位中自由旋轉，無強制驅動。
XR2送料方式與XR1送料方式相同，最大的區別是XR2工件隨送料盤進入磨削區域進行磨削時，每個工件都是單獨進行磨削。
XR3送料方式送料方式也是工件隨送料盤進入磨削區域，但是XR3工件可以多次進行磨削區域，直到工件磨削到尺寸為止，這送送料方式不受磨削余量的限制。
XRE送料方式為也為旋轉貫穿式送料，每個工件都是單獨進行磨削，這種送料方式與XR2送料方式類似，與XR2送料方式最大的不同是送料盤中帶有行星輪，外加強制驅動該裝置驅動工件進行自轉。

DDS600XL系列：

在DDSXL系列的雙端面磨床迪斯庫斯雙端面磨床只有砂輪直徑600mm的這種型號的雙端面磨床，這種送料方式為通過式的送料方式，工件隨導向裝置直線通過砂輪的磨削區域。這種送料方式磨削效率要高于DDSXR系列的雙端面磨床。

DDW XR系列
這系列雙端面磨床為臥軸雙端面磨床，具體的砂輪尺寸與迪斯庫斯的立軸雙端面磨床XR系列的砂輪直徑大小有所出入。臥軸雙端面磨床的XR系列砂輪直徑有400mm、600mm、900mm（DDS XR系列砂輪尺寸為：457mm、600mm、750mm）。這些工件可以加工尺寸為：80 x 20mm、80 x 30mm、150 x 50mm。

XR1送料方式為臥軸旋轉貫穿式磨削，工件隨圓形送料盤依次進入磨削區域，送料盤旋轉一圈，工件自動下料。
XR2送料方式與XR1送料方式基本相同，最大不同點在于XR2送料方式一次磨削一個工件。
DDW600XL系列
迪斯庫斯的臥軸雙端面磨床砂輪直徑為600mm，這種臥軸通過式的雙端面磨床工件隨導向裝置直接通過磨削區域，這種臥式的雙端面磨床加工效率非常高。

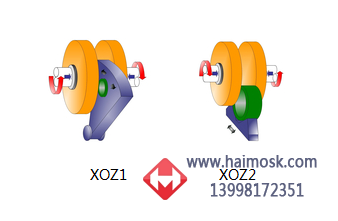

DDW XOZ系列
這系列的雙端面磨床工件均為切入式單件磨削方式，砂輪直徑有900mm和1060mm。這系列的雙端面磨床的砂輪均為剛玉砂輪，未采用CBN磨削技術。磨削最大工件為·850 x 250mm、·1000 x 350mm。這種非常適合大型零件的磨削加工。適合加工大型軸承、導軌、發動機組等雙端面磨削。

XOZ1送料方式為采用臥軸擺臂式送料方式，利用工裝擺動將工件送至磨削區域，每次磨削一個工件。
XOZ2送料方式采用滑座將工件送至砂輪之間的磨削區域，這種送料方式適合大型、重型工件的磨削加工。
其實迪斯庫臥軸雙端面磨床目前砂輪直徑逐漸向大型化發展，臥軸的雙端面磨床最小砂輪直徑為400mm，最大的砂輪直徑可以做到1600。就是可以適應重型機械等領域大型工件的高精度雙端面磨削的需要。
總結：
就Diskus雙端面磨床而言，臥軸雙端面磨床更適合加工大型工件。最大的磨削工件直徑可以達到1000mm、高度可以磨削350mm，重達150工件的工件，這也是德系雙端面磨床的一個特點，注重大型、超大型工件的高精度雙端面磨削；迪斯庫斯立式雙端面磨床更注重磨削的效率性，更適合中小型工件的大批量生產。
在Diskus雙端面磨床中，立軸雙端面磨床沒有擺臂式雙端面磨床。并且從砂輪尺寸上看迪斯庫斯雙端面磨床砂輪尺寸比較隨意，400mm、475mm、600mm等等規格多種多樣。日本雙端面磨床砂輪型號及尺寸中規中矩。日系雙端面磨床更注重小零件的高精度雙端面磨削。以上為德國迪斯庫斯Diskus雙端面磨床選型介紹，希望幫助到您！
