國外保證齒輪內孔與端面垂直度的解決方案

發布日期：2017-05-15 16:22 來源：未知點擊：

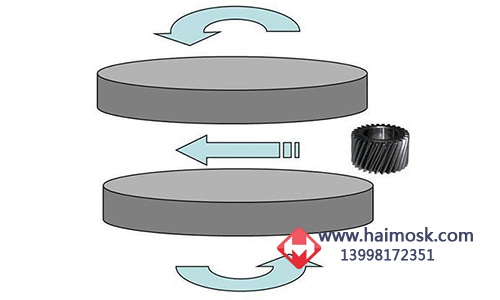

在汽車齒輪的磨削工藝中有一種工藝是先磨削齒輪內孔，再磨削齒輪的端面。而在磨削齒輪端面的過程中，一般采用雙端面磨床進行磨削。但是在新型的汽車齒輪磨削要求中，發現原有的雙端面磨削齒輪端面的工藝，不能滿足內孔與端面的垂直度要求。并且這種雙端面磨削工藝不利于單個工件的流轉，而且不利于齒輪大加工余量的端面磨削。雙端面磨床能否保證內孔與端面的垂直度嗎？

采用Nagel Precision 它能夠一次性珩磨齒輪內孔及端面，同時保證齒輪的內孔與端面的垂直度要求。

而在高精度汽車齒輪的應用中，為了消除齒輪在運動過程中的震動，齒輪的內孔與端面的垂直度要保證在10μm以內。在先磨削內孔，再對齒輪的雙端面進行磨削的工藝中，雖然雙端面磨削不影響內孔與端面的垂直度，但是雙端面磨削只能保證垂直度在0.025mm以內的垂直度要求，這種雙端面磨削工藝保證的垂直度不能消除齒輪震動。如果采用Nagel 機床他能夠在一臺設備中完成內孔的珩磨及端面磨削，并且保證內孔與端面的垂直度在10μm以內。

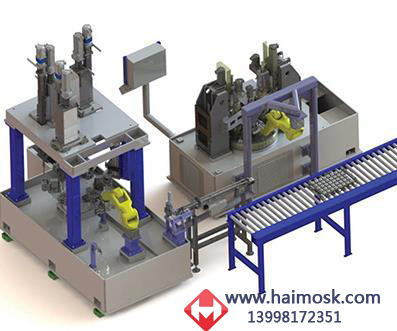

在全球齒輪磨削中先磨削內孔在磨削端面的工藝中，如果要保證垂直度要求，要先以基準面為基準磨削另一個端面，然后在將工件翻過來磨削另一個端面。才能保證工件10μm的垂直度要求。接下來我們介紹一下Nagel 機床的磨削過程：

首先齒輪工件要在Nagel EC0 中珩磨齒輪內孔。齒輪珩磨內孔的磨削工藝：粗加工，半精加工和精加工三種工藝一次磨削完成。在每個這三種珩磨工序后都有在線測量系統檢測磨削齒輪，并且砂輪自動補償和修整。

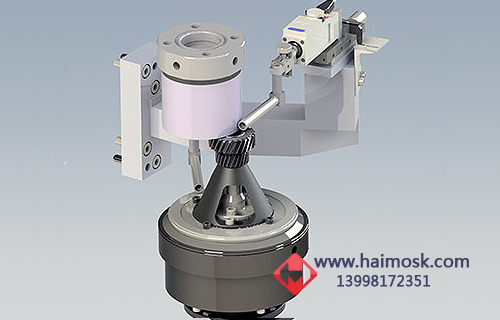

然后在Nagel SPV 中磨削齒輪端面，珩磨完內孔的齒輪被輸送到SPV磨削工序，這種spv端面磨削工序一共有四個工位：上下料工位、磨削齒輪第一個端面工位、齒輪反轉180°工位、磨削跌第二個端面工位。每個工位都有在線測量裝置檢測齒輪的厚度尺寸。磨削完成的工件被下料道成品輸送帶上。

采用Nagel 機床磨削齒輪內孔及端面數據：


材質	粉末冶金
磨削位置	孔和端面

磨削余量	0.025 to 0.100 mm

內孔直徑	30 ± 0.005 mm

粗糙度	0.10 μm

平面度	0.003 mm

垂直度	0.005 mm

圓度	0.005 mm

直線度	0.005 mm

在國外的這種先磨削內孔在磨削端面的磨削工藝中保證垂直度，其實非常類似國內齒輪內圓磨削加工中經常會用到的工藝就是現采用內圓磨床磨削內孔，再采用單端面磨床磨削齒輪端面，從而保證齒輪的垂直度。了解更多粉末冶金齒輪單端面磨床案例>> 單端面磨床如何內孔與端面的垂直度視頻>>
