目前由于人員成本急劇升價，很多機械加工企業選擇了自動上下料的方式來減少人員成本。自動上下料雙端面磨床分為兩種，一是單機生產自動上下料雙端面磨床；二是連線生產自動上下料雙端面磨床；在自動化程度高的企業會選擇連線上下料雙端面磨床。由于海默HMP-108雙端面磨床為單件磨削，適合自動化連線生產的磨削工藝，目前海默連線生產自動上下料雙端面磨床已經在各大企業得到廣泛用用。

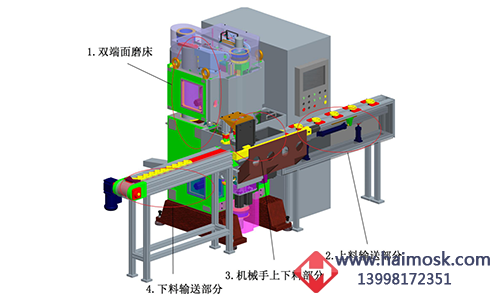

【連線生產自動上下料雙端面磨床布局】

連線生產自動上下料雙端面磨床分為四大部分：1.雙端面磨床主機；2.上料部分；3.下料部分；4.機械手部分；與單機生產自動上下料相比原有的上料倉及收料倉被上下料傳送帶替代；原來單機生產的旋轉式機械手被直線式機械手替代。

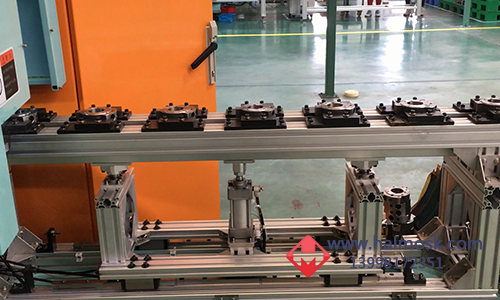

【連線生產雙端面磨床上料部分】

由于氣缸為異形工件，上下料具有定位要求，所以，這里采用步進式上料輸送方式，在上料時，需要將工件按照定位裝置進行放置，每個工件通過步進方式準確地移動到上料氣爪抓件的區域內，保證氣爪抓取工件的準確性。步進式上料輸送結構采用氣缸進行驅動，直線導軌進行導向。

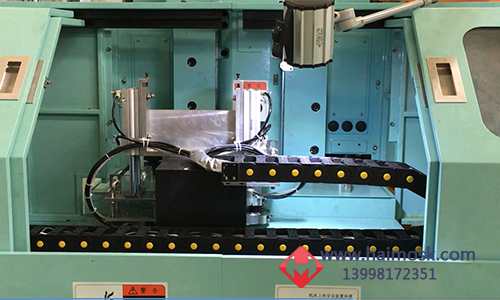

【連線生產雙端面磨床機械手部分】

了解更多供貨瑞智自動上下料雙端面磨床現場視頻>>

該結構固定在雙端面磨床前端，通過滾動導軌組合單元和伺服電機進行控制，實現上下料氣爪在上料輸送部分、機械手上下料部分、下料輸送部分之間的傳遞動作，結構緊湊、定位準確。機械手分為上料和下料兩組，分別控制，結構采用伸縮氣缸和氣爪進行組合，達到氣爪的升降動作和工件夾緊動作。

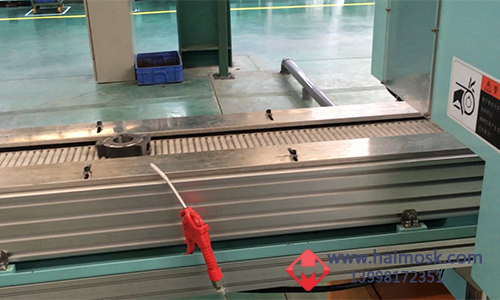

【連線生產雙端面磨床下料部分】
