磨削臺階盤類零件的雙端面磨床

發布日期：2017-06-16 14:35 來源：未知點擊：

在雙端面磨床磨削過程中，小編經常會遇到臺階盤類零件的雙端面磨削，例如：汽車剎車盤、空調壓縮機斜盤等工件，這種工件都有一個共同的特點就是，中間有凸臺，需要進行雙端面磨床磨削，采用普通的雙端面磨床無法加工此兩個端面。需要特殊定制雙端面磨床磨削此類工件。

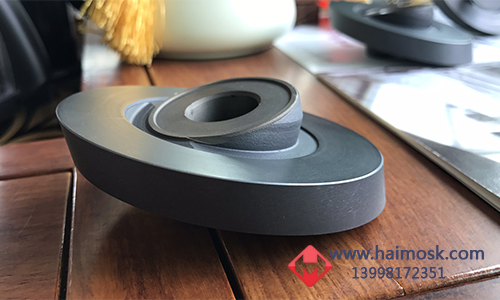

汽車空調壓縮機斜盤1

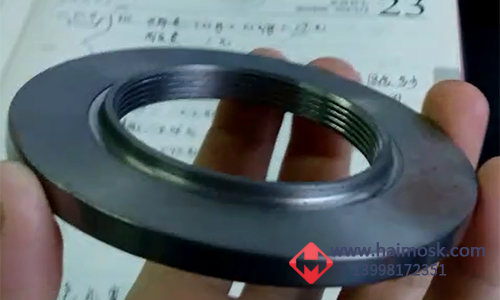

汽車空調壓縮機斜盤2

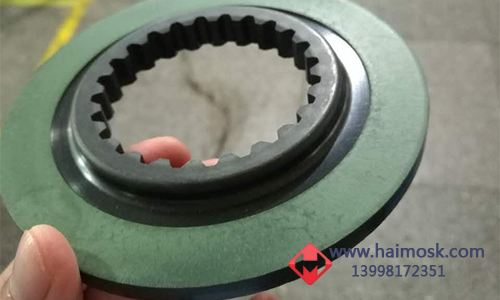

機器人剎車盤

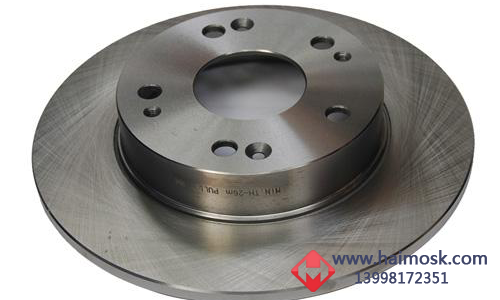

汽車剎車盤
了解更多剎車盤雙端面磨床>>

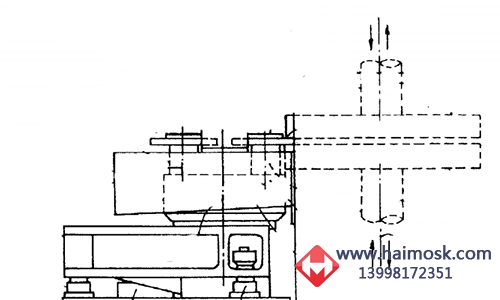

目前常規的雙端面磨床有擺臂切入式、旋轉貫穿式、通過式三種，但是無論那種磨削方式都無法實現工件按照工件的軸心做旋轉運動，旋轉貫穿式雙端面磨床在磨削的過程中工件在工裝內做的是自由旋轉運動。通過式雙端面磨床無法旋轉。即使是擺臂切入式雙端面磨床可以外加驅動，無法按照軸心軸旋轉運動。針對一個像剎車盤一樣的旋轉體，又有很高的剛性，保證工件不會變形，可以采用工裝軸及夾具夾緊工件的中心部分，使得夾具帶動工件一塊旋轉，并送至磨削位置。這種磨削帶有臺階的類似剎車盤的雙端面磨床，這種雙端面磨床一對砂輪安裝垂直的砂輪軸上，工件被固定在一個旋轉的工作臺上，并且通過旋轉的工作臺把工件送到磨削砂輪中間。工件是通過支撐桿夾緊在工作臺上，在磨削的過程中支撐桿帶動工件旋轉。這個支撐桿可以調節距離工作臺的高度。這個旋轉的工作臺可以前后調整也可以左右調整，最終可以調節工件與砂輪的角度。

立式雙端面磨床的上下砂輪一般設計成垂直方向調節移動。上砂輪上設有調整主軸軸傾角的調節機構，使砂輪可以相對于下砂輪可平行調整。下砂輪的主軸軸在裝配時已固定到標準垂直位置。
由于下砂輪軸的制造誤差或者在運輸的過程中產生撞擊，這樣就會造成下砂輪表面不平的狀況，由于工件是通過夾具裝夾中心安裝在工作臺上，允許工件傾斜，從而使工件磨削厚度保持一致。之所以是調整工件的傾斜角度以適應下砂輪的傾斜角度只要是因為，工裝夾具使在下砂輪軸裝配的后序，調整工件的角度非常方便，如果對下砂輪軸進行拆卸，通過墊片進行調整會非常麻煩。即使在砂輪不平的情況下，不需要對砂輪軸進行麻煩的墊片調節的方式，需要針對工件進行調節的水平位置，來保證立式雙端面磨床的磨削精度。
